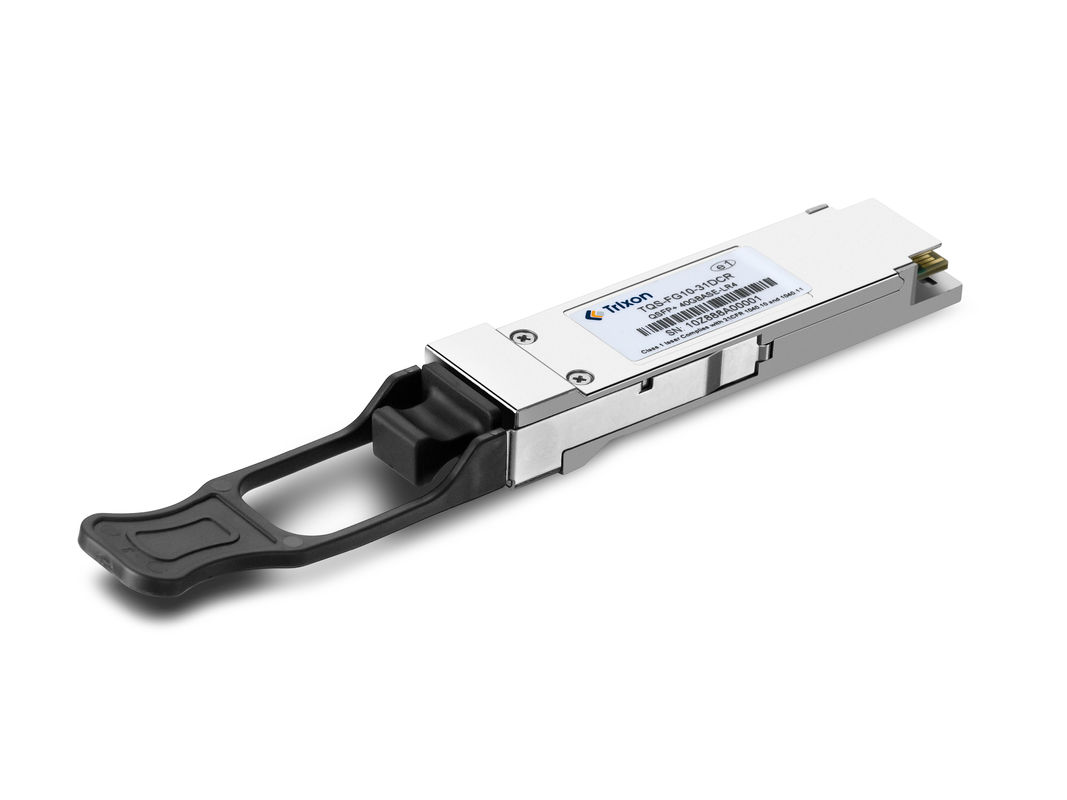

นี่คือโมดูลออปติกความเร็วสูง 40Gbps ออกแบบด้วย 4 เลน แต่ละเลน 10Gbps และรองรับระยะทางการส่งสูงสุด 10 กิโลเมตร
ผลิตภัณฑ์ใช้เลเซอร์ DFB 4 1310nm เป็นตัวส่งและ 4 PIN photodiode เป็นตัวรับเพื่อบรรลุการส่งสัญญาณออปติก 40G ที่มั่นคง
โมดูลมีความสอดคล้องกับรายละเอียด QSFP + และให้บริการสองคู่ของอินเตอร์เฟซไฟเบอร์ออปติกมันสนับสนุนการสื่อสารแบบ Full-duplex และเหมาะสําหรับกรณีการเชื่อมต่อจุดต่อจุดความเร็วสูง.
ลักษณะ | รายละเอียด |
อัตราข้อมูล | สูงสุด 11.2Gbps ต่อความยาวคลื่น |
ช่องทาง | 4 ช่อง Full-Duplex ที่เป็นอิสระ |
ระยะทาง | สูงสุด 10 กิโลเมตร |
พลังงาน | หน่วย 3.3V |
เครื่องเชื่อมแสง | เครื่องเชื่อม LC แบบมาตรฐาน 2 เครื่อง |
สามารถติดไฟได้ด้วยน้ําร้อน | QSFP+ |
รายละเอียด MSA | ขนาดความหนา |
ความสอดคล้อง IEEE | IEEE802.3ba |
การติดตามการวินิจฉัยดิจิตอล | มีการบูรณาการกับอินเตอร์เฟซ I2C |
ระยะอุณหภูมิห้องทํางาน | มาตรฐาน: 0 °C ถึง +70 °C |
ปริมาตร | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย |
เครื่องส่งสัญญาณ | |||||
ความยาวคลื่นกลาง | λc | 1264.5 | 1271 | 1277.5 | nm |
1284.5 | 1291 | 1297.5 | |||
1304.5 | 1311 | 1317.5 | |||
1324.5 | 1331 | 1337.5 | |||
ความกว้างของสายสี (-20dB) | Δλ | - | - | 1 | nm |
อัตราการส่งสัญญาณของตัวส่งสัญญาณ | 10.3125 | Gbps | |||
SMSR | 30 | dB | |||
TDP ทุกเส้นทาง | TDP | 2.6 | dB | ||
ความอดทนต่อการสูญเสียการกลับแสง | TOL | 20 | dB | ||
พลังงานออกเฉลี่ย | ปูท | - 7 | - | 2.3 | dBm |
อัตราการสูญหาย | รพ.ด่วน | 3.5 | - | - | dB |
การออกตาทางแสง | สอดคล้องกับ IEEE Std 802.3ba-2010 |
มันถูกใช้ทั่วไปในศูนย์ข้อมูลความกว้างขวางสูง, เครือข่ายธุรกิจ, และสภาพแวดล้อมคอมพิวเตอร์เมฆเพื่อโอนข้อมูลจํานวนมากอย่างรวดเร็ว
โมดูลทรานซิเวอร์ถูกบรรจุไว้อย่างปลอดภัยในวัสดุที่ป้องกันสแตตติก, แผ่นและปิด. มันรวมถึงรายการบรรจุและถูกส่งพร้อมกับการติดตามและการยืนยันการลงนามเพื่อความปลอดภัยเพิ่มเติม.
