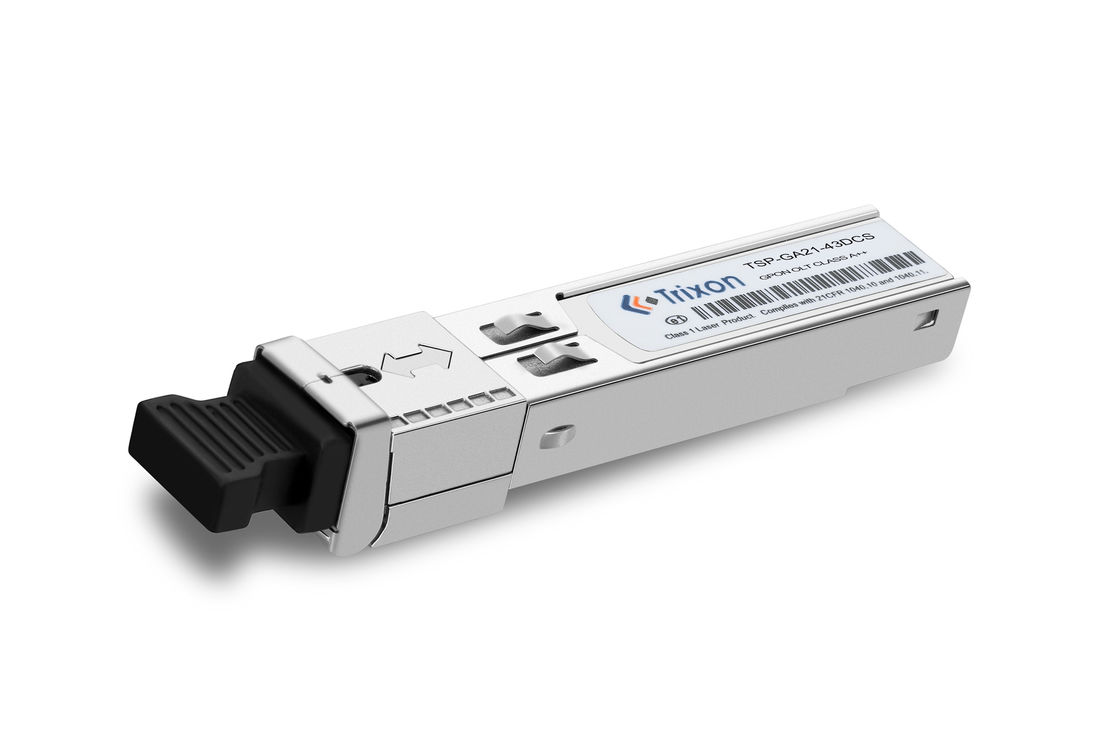

เครื่องรับสัญญาณ TSP-GA21-43DCS เป็นโมดูลที่สามารถติดต่อได้ในรูปแบบขนาดเล็กสําหรับการสื่อสารข้อมูลทางออนไลน์แบบสายไฟฟ้าแบบชุด เช่น ITU-T G984. มันพร้อมกับเครื่องเชื่อม SFP 20 ปิน เพื่อให้สามารถติดต่อไฟร้อนได้
โมดูลนี้ถูกออกแบบมาสําหรับไฟเบอร์แบบเดียว และทํางานในระยะความยาวคลื่นนามสกุล 1490 nm
ส่วนส่งสัญญาณใช้เลเซอร์ DFB 1490nm และเป็นเลเซอร์ชั้น 1 ที่สอดคล้องตามมาตรฐานความปลอดภัยนานาชาติ IEC-60825
ปริมาตรเทคนิค:
รายละเอียดการทํางาน √ ออตติก
ปริมาตร | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย |
9μm Core Diameter SMF สายไฟฟ้า | 20 | กิโลเมตร | |||
อัตราข้อมูล |
TX 2488 RX 1244 |
Gbps | |||
เครื่องส่งสัญญาณ | |||||
ความยาวคลื่นกลาง | λC | 1480 | 1490 | 1500 | nm |
ความกว้างของสายสี (-20dB) | Δλ | 1 | nm | ||
พลังงานออกเฉลี่ย | AOP | - 4 | 0 | dBm | |
อัตราการสูญหาย | รพ.ด่วน | 8.2 | dB | ||
พลังงานเฉลี่ยของเครื่องส่งไฟ OFF | - 39 | dBm | |||
ค่าลงโทษในการกระจายตัวของตัวส่งสัญญาณ | TDP | 1 | dB | ||
การออกตาทางแสง | ตรงกับ ITU-T G984.2 | ||||
เครื่องรับ | |||||
ความยาวคลื่นกลาง | 1260 | 1310 | 1360 | nm | |
ความรู้สึก *หมายเหตุ3 | SEN | - 22 | dBm | ||
เครื่องรับอากาศเกิน | SAT | 0 | dBm | ||
ความสูญเสียทางแสง | - 20 | dB | |||
SD De-Assert | - 32 | dBm | |||
SD ยืนยัน | - 45 | dBm | |||
SD ไฮสเตเรซิส | 0.5 | 4 | dB |
โมดูลนี้เหมาะสําหรับเครือข่าย GPON, เครือข่ายการเข้าถึงไฟเบอร์ออปติก (FTTH) และกรณีการใช้งานการสื่อสารออปติกอื่นๆ ที่ต้องการการส่งไฟเบอร์เดียวการส่งสัญญาณระยะไกลและความน่าเชื่อถือสูง.
การสนับสนุนทางเทคนิค: ผู้ผลิตหรือผู้จําหน่ายมักจะให้การสนับสนุนทางเทคนิคเพื่อช่วยลูกค้าในการสอบถาม, ปัญหา, หรือการแก้ไขปัญหาเกี่ยวกับโมดูล.,การสนับสนุนทางอีเมล หรือทางพอร์ตัลสนับสนุนออนไลน์
เอกสารและทรัพยากร: ผู้ผลิตมักจะให้เอกสารสินค้า เช่น คู่มือการใช้งาน, แผ่นข้อมูล, และคําบันทึกการใช้งานเพื่อนําทางลูกค้าในการใช้และบูรณาการโมดูลอย่างมีประสิทธิภาพ.
การรับประกัน The module may come with a warranty period during which the manufacturer is responsible for repairing or replacing the module if it experiences any defects or failures under normal operating conditions.
บริการในพื้นที่: ในบางกรณี ผู้ผลิตอาจให้บริการในพื้นที่ โดยส่งเทคนิคเพื่อช่วยในการติดตั้ง, การบํารุงรักษา หรือการแก้ไขปัญหาในสถานที่
การฝึกอบรม: ผู้ผลิตอาจให้โปรแกรมการฝึกอบรมหรือทรัพยากรเพื่อช่วยลูกค้าเข้าใจลักษณะ, ฟังก์ชัน และแนวปฏิบัติที่ดีที่สุดสําหรับการจัดจําหน่ายและการใช้งานของโมดูล
การบรรจุ: โมดูลมักจะบรรจุในกล่องป้องกันหรือกล่อง เพื่อให้ความปลอดภัยระหว่างการขนส่งการบรรจุอาจมีวัสดุต่อต้านสแตตติก เพื่อป้องกันการปล่อยไฟฟ้าสแตตติกและความเสียหายของโมดูล.
วิธีการจัดส่ง: โมดูลสามารถจัดส่งโดยใช้วิธีต่างๆ โดยใช้ความชอบของลูกค้าและนโยบายการจัดส่งของผู้ขาย. วิธีการจัดส่งทั่วไปประกอบด้วยการจัดส่งทางอากาศ, การจัดส่งทางบก,หรือบริการส่งสื่อ.
เอกสารการส่ง: ผู้ขายมักจะเตรียมเอกสารการส่งที่จําเป็น, รวมถึงใบใบชําระสินค้า, รายการบรรจุ,และแบบฟอร์มหรือการประกาศสัญญากลางที่จําเป็นสําหรับการขนส่งระหว่างประเทศ.
การติดตามและประกันภัย: ขึ้นอยู่กับวิธีการส่งที่เลือก ผู้ขายอาจให้หมายเลขติดตาม เพื่อติดตามความก้าวหน้าของการจัดส่งประกันภัยสําหรับพัสดุอาจมีให้บริการเพื่อป้องกันจากการสูญเสียหรือเสียหายระหว่างการขนส่ง.
การพิจารณาเกี่ยวกับการขนส่งระหว่างประเทศ: สําหรับการขนส่งระหว่างประเทศผู้ขายควรปฏิบัติตามกฎระเบียบการคลังสินค้าและให้แน่ใจว่าเอกสารนําเข้า/ส่งออกที่จําเป็นทั้งหมดถูกจัดทําและนําไปพร้อมกับการจัดส่ง.
