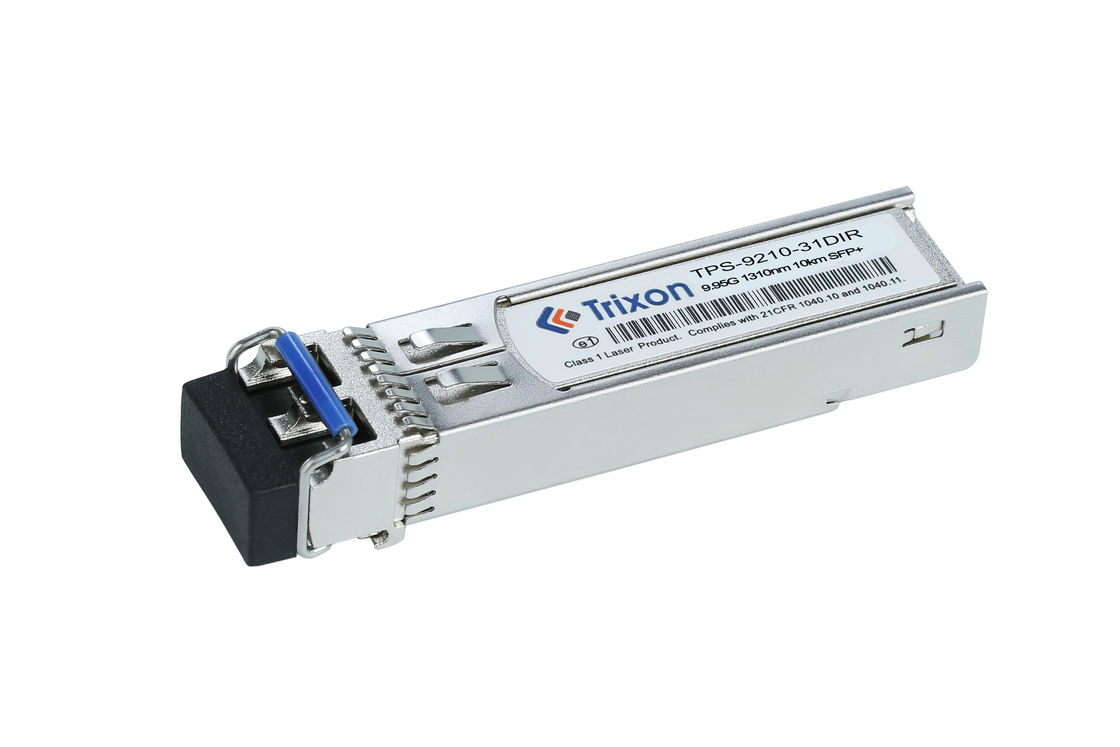

โมดูล OC192/STM64 SFP+ Transceiver เป็นโมดูล Transceiver Plus ที่สามารถติดต่อได้ด้วยตัวประกอบขนาดเล็ก ซึ่งถูกออกแบบให้ใช้กับ Single-Mode Fiber (SMF)มีอินเตอร์เฟซเชื่อม LC Duplex และสามารถส่งระยะทางส่งถึง 10 กม.โมดูลทรานซิเวอร์นี้ให้ผลงานที่ดีเยี่ยมในช่วงอุณหภูมิที่กว้าง (-5 °C ~ + 70 °C) เป็นทางออกที่เหมาะสมสําหรับการส่งข้อมูลความเร็วสูงในเครือข่าย OC192/STM64
ปริมาตร | มูลค่า |
---|---|
อัตราข้อมูล | 9.95Gbps |
ความยาวคลื่น | 1310nm-DFB |
ระยะทาง | 10 กิโลเมตร |
อินเตอร์เฟซทางออนไลน์ | อินเตอร์เฟซเชื่อม LC Duplex |
DDM/DOM | ใช่ |
สอดคล้อง | สอดคล้องกับ MSA SFP Specification |
ระยะอุณหภูมิ | -5°C~+70°C |
ประเภทเส้นใย | SMF |
ชื่อสินค้า | OC192/STM64 SFP+ โมดูลตัวรับส่ง |
รายละเอียดการทํางาน √ ออตติก
(1310nm DFB และ PIN,10km,OC-192 SR-1/STM I-641)
ปริมาตร | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย |
เครื่องส่งสัญญาณ | |||||
ความยาวคลื่นกลาง | λc | 1270 | 1310 | 1355 | nm |
โหมดข้าง |
SMSR | 30 | - | - | dB |
ความกว้างของสายสี (-20dB) | Δλ | - | - | 1 | nm |
พลังงานผลิตเฉลี่ย*หมายเหตุ9 | ปูท | -6 | - | -1 | dBm |
อัตราการสูญหาย | รพ.ด่วน | 6 | - | - | dB |
พลังงานเฉลี่ยของเครื่องส่งไฟ OFF | พัดออก | - | - | - 30 | dBm |
ค่าลงโทษในการกระจายตัวของตัวส่งสัญญาณ | TDP | - | - | 2 | dB |
ความอดทนต่อการสูญเสียการกลับแสง | ORLT | - | - | 12 | dB |
การออกตาทางแสง | สอดคล้องกับ OC192/STM64 | ||||
เครื่องรับ | |||||
ความยาวคลื่นกลาง | λc | 1260 | - | 1610 | nm |
ความรู้สึกของตัวรับ*หมายเหตุ10 | SEN | - | - | -13.5 | dBm |
เครื่องรับอากาศเกิน | Pmax | -1 | - | - | dBm |
รายละเอียดของรายละเอียด | LOSD | - | - | - 14 | dBm |
รายละเอียด | LOSA | - 25 | - | - | dBm |
LOS Hysteresis | LOSH | 0.5 | - | 4 | dB |
หมายเหตุ5: การออกเชื่อมต่อกับ SMF 9/125um มูลค่าทั่วไปคือ -2dBm
หมายเหตุ6: วัดด้วย PRBS 231-1 รูปแบบการทดสอบ @ 9.95Gbps, BER≤10-12
เครือข่ายอุตสาหกรรม: โมดูล TPS-9210-31DIR เหมาะสําหรับการใช้งานเครือข่ายอุตสาหกรรมที่ต้องการการส่งข้อมูลที่น่าเชื่อถือและความเร็วสูงในสภาพแวดล้อมที่รุนแรงสามารถใช้ในการเชื่อมต่ออุปกรณ์อุตสาหกรรม, เครื่องจักรกล หรือเซ็นเซอร์ในระยะทางสั้น ภายในอุตสาหกรรม
อุตสาหกรรมน้ํามันและก๊าซ: โมดูลสามารถนําไปใช้ในอุตสาหกรรมน้ํามันและก๊าซสําหรับการสื่อสารและการส่งข้อมูลในสถานที่เจาะหินที่อยู่ห่างไกล, โรงแปรรูปน้ํามัน, หรือลําเลียงความสามารถในการทํางานในช่วงอุณหภูมิที่กว้างขวางและทนต่อสภาพแวดล้อมที่รุนแรงทําให้มันเหมาะสําหรับสภาพแวดล้อมที่ต้องการเหล่านี้.
ระบบการขนส่งและทางรถไฟ: โมดูล TPS-9210-31DIR สามารถใช้ในระบบการขนส่งและทางรถไฟเพื่อรองรับการสื่อสารความเร็วสูงและการจดหมายระหว่างองค์ประกอบต่าง ๆเช่น ระบบควบคุมการออกแบบที่แข็งแกร่งและช่วงอุณหภูมิที่กว้างขวางทําให้มันเหมาะสําหรับการใช้ในสายรถไฟ, รถไฟ, หรือพื้นฐานการขนส่งกลางแจ้ง
โรงไฟฟ้าและอุปกรณ์บริการ: โมดูลสามารถใช้ในโรงไฟฟ้าและอุปกรณ์บริการเพื่อการสื่อสารและการส่งข้อมูลระหว่างระบบควบคุม, เมตร, หรืออุปกรณ์การติดตามความสามารถในการทนต่ออุณหภูมิที่รุนแรงและสภาพที่ยากจนทําให้มันเหมาะสําหรับการใช้ในสภาพแวดล้อมการกระจายพลังงาน.
แอพลิเคชั่นทหารและการป้องกัน: โมดูล TPS-9210-31DIR สามารถใช้ในแอพลิเคชั่นทหารและการป้องกันที่การส่งข้อมูลที่น่าเชื่อถือและปลอดภัยมีความสําคัญสามารถใช้ในระบบสื่อสารได้, อุปกรณ์การสอดส่อง หรือยานพาหนะทหาร เพื่อให้ความเชื่อมต่อที่แข็งแกร่งในสภาพแวดล้อมที่ท้าทาย
สภาพแวดล้อมอุตสาหกรรมที่รุนแรง: โมดูลเหมาะสําหรับสภาพแวดล้อมอุตสาหกรรมใด ๆ ที่มีอุณหภูมิ, ความชื้น, หรือการสั่นสะเทือนการทําเหมืองแร่, หรืออุปกรณ์เคมีเพื่อทําให้การส่งข้อมูลความเร็วสูงและการเชื่อมต่อ
ระยะอุณหภูมิ: ระยะอุณหภูมิมาตรฐานสําหรับโมดูล TPS-9210-31DIR คือ -40 °C ถึง +85 °C เหมาะสําหรับสภาพแวดล้อมอุตสาหกรรมหากคุณต้องการระยะอุณหภูมิที่แตกต่างกันเพื่อให้เหมาะสมกับสภาพแวดล้อมการทํางานของคุณ, คุณสามารถหารือความต้องการของคุณกับผู้ผลิต พวกเขาอาจนําเสนอตัวเลือกการปรับแต่งเพื่อรองรับช่วงอุณหภูมิที่กว้างหรือแคบ
ประเภท Connector: โมดูลอาจมาพร้อมกับประเภท Connector ที่เฉพาะเจาะจง เช่น LC หรือ SC หากคุณต้องการประเภท Connector ที่แตกต่างกันเพื่อให้ตรงกับพื้นฐานที่มีอยู่คุณสามารถหารือความเป็นไปได้ของการปรับเปลี่ยนประเภทเครื่องเชื่อมกับผู้ผลิต.
ความเหมาะสม: หากคุณมีปัญหาเกี่ยวกับความเหมาะสมกับอุปกรณ์หรือระบบเครือข่ายที่อยู่คุณสามารถหารือกับผู้ผลิตเพื่อให้แน่ใจว่าโมดูลที่กําหนดเองจะเข้ากันได้กับสิ่งแวดล้อมเฉพาะของคุณซึ่งอาจเกี่ยวข้องกับการปรับปรุงปริมาตรหรือการตั้งค่า เพื่อให้แน่ใจว่าการบูรณาการ
งบประมาณพลังงาน: หากคุณมีความต้องการงบประมาณพลังงานเฉพาะสําหรับเครือข่ายของคุณ, คุณสามารถหารือกับผู้ผลิตเพื่อกําหนดว่าโมดูลสามารถปรับปรุงเพื่อตอบสนองความต้องการเหล่านั้น.นี่อาจรวมถึงการปรับการบริโภคพลังงานหรือความรู้สึกของโมดูล.
การติดป้ายและแบรนดิ่ง: หากคุณต้องการการติดป้ายหรือแบรนดิ่งเฉพาะเจาะจงบนโมดูล เช่น โลโก้ที่กําหนดเองหรือหมายเลขลําดับ คุณสามารถหารือเกี่ยวกับตัวเลือกการปรับแต่งนี้กับผู้ผลิตพวกเขาอาจจะสามารถรองรับความต้องการการแบรนด์ของคุณ.
การทดสอบและการรับรอง: หากคุณต้องการการทดสอบหรือการรับรองเพิ่มเติมสําหรับโมดูลเพื่อให้ตอบสนองกับมาตรฐานอุตสาหกรรมเฉพาะเจาะจงหรือความต้องการความเป็นมาคุณสามารถหารือความต้องการในการปรับแต่งนี้กับผู้ผลิตพวกเขาอาจสามารถให้บริการการทดสอบหรือการรับรองกระบวนการที่เหมาะสม
ทีมงานผู้เชี่ยวชาญของเราให้การสนับสนุนทางเทคนิคและบริการสําหรับ SFP + โมดูลทรานซิเวอร์จากการติดตั้งและ debugging ไปยังการแก้ปัญหาและการบํารุงรักษา.
เราสามารถให้คําแนะนําเกี่ยวกับการใช้โมดูลที่ดีที่สุด และยังให้คําปรึกษาเกี่ยวกับผลิตภัณฑ์ที่เหมาะสมที่สุดกับความต้องการของคุณทีมงานของเรายังสามารถให้ความช่วยเหลือในการเข้าใจความซับซ้อนของผลิตภัณฑ์และให้คําปรึกษาเกี่ยวกับการแก้ไขที่ประหยัดที่สุด.
นอกจากนี้ เรายังสามารถให้ความช่วยเหลือกับปัญหาใด ๆ ที่อาจเกิดขึ้นระหว่างการใช้โมดูล เรายังให้การสนับสนุนโดยตรงและรวดเร็วกับปัญหาใด ๆ ที่อาจเกิดขึ้นทีมงานของเรามุ่งมั่นที่จะให้บริการลูกค้าที่ดีที่สุด เพื่อให้แน่ใจว่าการทํางานอย่างเรียบร้อยและมีประสิทธิภาพของโมดูล.
เรายังให้การสนับสนุนครบวงจรสําหรับผลิตภัณฑ์ ตั้งแต่การซื้อครั้งแรก จนถึงการปรับปรุงหรือเปลี่ยนในที่สุดเราพยายามที่จะให้คําตอบที่ตอบสนองความต้องการของคุณและนําเสนอคุณค่าที่ดีที่สุดสําหรับเงิน.
โมดูลตัวรับสัญญาณ SFP+ ถูกบรรจุในกระเป๋า ESD และส่งในกล่องกระดาษกระดาษเพื่อรับรองการจัดส่งอย่างปลอดภัย
แผ่นข้อมูลอ้างอิง รหัสไฟล์: DS090016
