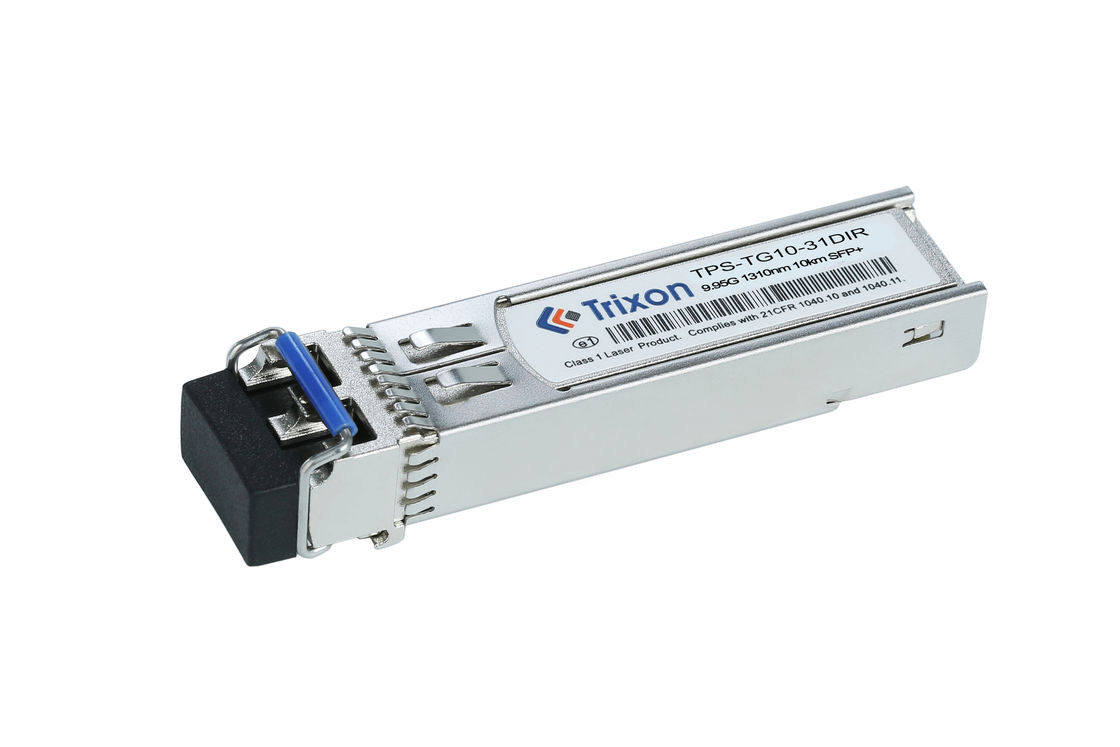

TPS-TG10-31DIR 10G SFP+ โมดูลตัวรับ 10km,1310nm-DFB,-40°C~+85°C,อุตสาหกรรมอุณหภูมิ
โมดูลรับสัญญาณ 10G SFP+ เป็นโมดูลรับสัญญาณแบบเล็กที่มีปัจจัยรูปแบบที่สามารถติดต่อได้ เพลส โดยเฉพาะเจาะจงสําหรับสายการสื่อสารความเร็วสูงที่ต้องการความกว้างแดน 10Gมันพร้อมกับ Duplex LC Connector Interface และเข้ากันได้กับสายไฟเบอร์ SMF (Single-Mode Fiber)มีความยาวคลื่น 1310nm-DFB ทําให้การส่งข้อมูลมีประสิทธิภาพและน่าเชื่อถือ โมดูลนี้ยังเปิด DDM/DOM (Digital Diagnostic Monitoring)ให้ความแม่นยําและความน่าเชื่อถือมากขึ้นในการทํางาน. โมดูลทรานซิเวอร์ 10G SFP+ เป็นทางเลือกที่เหมาะสมสําหรับการใช้งานเครือข่าย 10G ใด ๆ
คุณสมบัติ | รายละเอียด |
---|---|
ประเภทเส้นใย | SMF |
ความยาวคลื่น | 1310nm-DFB |
ระยะทาง | 10 กิโลเมตร |
ชื่อสินค้า | โมดูลรับสัญญาณ 10G SFP+ |
DDM/DOM | ใช่ |
สอดคล้อง | สอดคล้องกับ MSA SFP Specification |
ระยะอุณหภูมิ | -40°C~+85°C |
อัตราข้อมูล | อัตราการใช้งานข้อมูล 11.3Gbps |
อินเตอร์เฟซทางออนไลน์ | อินเตอร์เฟซเชื่อม LC Duplex |
รายละเอียดการทํางาน √ ออตติก
(1310nm DFB และ PIN,10km)
ปริมาตร | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย |
เครื่องส่งสัญญาณ | |||||
ความยาวคลื่นกลาง | λc | 1270 | 1310 | 1355 | nm |
โหมดข้าง อัตราการยับยั้ง |
SMSR | 30 | - | - | dB |
ความกว้างของสายสี (-20dB) | Δλ | - | - | 1 | nm |
พลังงานผลิตเฉลี่ย*หมายเหตุ9 | ปูท | -แปด2 | - | 0.5 | dBm |
อัตราการสูญหาย | รพ.ด่วน | 3.5 | - | - | dB |
พลังงานเฉลี่ยของเครื่องส่งไฟ OFF | พัดออก | - | - | - 30 | dBm |
ค่าลงโทษในการกระจายตัวของตัวส่งสัญญาณ | TDP | - | - | 3.2 | dB |
ความอดทนต่อการสูญเสียการกลับแสง | ORLT | - | - | 12 | dB |
การออกตาทางแสง | สอดคล้องกับมาตรฐาน IEEE802.3ae-2005 | ||||
เครื่องรับ | |||||
ความยาวคลื่นกลาง | λc | 1260 | - | 1610 | nm |
ความรู้สึกของตัวรับ*หมายเหตุ10 | SEN | - | - | -14.4 | dBm |
เครื่องรับอากาศเกิน | Pmax | 0.5 | - | - | dBm |
รายละเอียดของรายละเอียด | LOSD | - | - | - 15 | dBm |
รายละเอียด | LOSA | - 25 | - | - | dBm |
LOS Hysteresis | LOSH | 0.5 | - | 4 | dB |
หมายเหตุ 9: การออกเชื่อมต่อกับ SMF 9/125um ค่าเฉพาะอย่างยิ่งคือ -2dBm
หมายเหตุ10: วัดด้วย PRBS 231-1 แบบทดสอบ @ 10.3125Gbps BER≤10-12
เครือข่ายโทรคมนาคม: โมดูล TPS-TG10-31DIR ถูกใช้ทั่วไปในเครือข่ายโทรคมนาคม เช่น เครือข่ายไฟเบอร์ออปติกระยะไกลหรือเครือข่ายรถไฟใต้ดินมันทําให้การส่งข้อมูลความเร็วสูงในระยะทางที่ไกลขึ้น, สะดวกในการสื่อสารที่น่าเชื่อถือ ระหว่างโน้ตเครือข่าย, สวิตช์, และรูเตอร์
การเชื่อมต่อระหว่างศูนย์ข้อมูล: โมดูลสามารถนําไปใช้ในการเชื่อมต่อระหว่างศูนย์ข้อมูลที่อยู่ห่างกันสูงสุด 10 กิโลเมตรการสนับสนุนการจําลองข้อมูล, การฟื้นฟูจากอุบัติเหตุ และการสมดุลภาระงาน
เครือข่ายคัมพัส: โมดูลเหมาะสําหรับเครือข่ายคัมพัสที่ต้องการการเชื่อมต่อความเร็วสูงในระยะทางที่ใหญ่กว่าการอํานวยความสะดวกในการสื่อสารที่รวดเร็วและน่าเชื่อถือ ระหว่างแผนกหรือสถานที่ต่างๆ.
ไฟเบอร์ถึง x (FTTx): โมดูลสามารถนําไปใช้ในเครือข่าย FTTx เช่น ไฟเบอร์ถึงบ้าน (FTTH) หรือ ไฟเบอร์ถึงธุรกิจ (FTTB) ที่ต้องการความกว้างมันทําให้ผู้ให้บริการสามารถให้การเชื่อมต่อความกว้างขวางความถี่สูงกับลูกค้าที่อาศัยอยู่และธุรกิจ.
การถ่ายทอดวีดีโอ: โมดูล TPS-TG10-31DIR เหมาะสําหรับการใช้งานการถ่ายทอดวีดีโอ เช่น กิจกรรมสด การผลิตโทรทัศน์ หรือการถ่ายทอดมัลติมีเดียมันทําให้การส่งสัญญาณวีดีโอความเร็วสูงและมีคุณภาพสูงในระยะทางที่ไกล, รับประกันการจัดส่งที่น่าเชื่อถือและในเวลาจริง
อัตโนมัติและควบคุมอุตสาหกรรม: โมดูลสามารถใช้ในระบบอัตโนมัติและควบคุมอุตสาหกรรมที่ต้องการการสื่อสารความเร็วสูงและระยะไกลมันอํานวยความสะดวกในการแลกเปลี่ยนข้อมูลระหว่างระบบควบคุม, เซนเซอร์, เครื่องผลักดันและอุปกรณ์อุตสาหกรรมอื่น ๆ ที่ทําให้การติดตามและควบคุมกระบวนการอุตสาหกรรมได้อย่างมีประสิทธิภาพ
ประเภท Connector: โมดูลอาจมาพร้อมกับประเภท Connector ที่เฉพาะเจาะจง เช่น LC หรือ SC หากคุณต้องการประเภท Connector ที่แตกต่างกันเพื่อให้ตรงกับพื้นฐานที่มีอยู่คุณสามารถหารือความเป็นไปได้ของการปรับเปลี่ยนประเภทเครื่องเชื่อมกับผู้ผลิต.
ความเหมาะสม: หากคุณมีปัญหาเกี่ยวกับความเหมาะสมกับอุปกรณ์หรือระบบเครือข่ายที่อยู่คุณสามารถหารือกับผู้ผลิตเพื่อให้แน่ใจว่าโมดูลที่กําหนดเองจะเข้ากันได้กับสิ่งแวดล้อมเฉพาะของคุณซึ่งอาจเกี่ยวข้องกับการปรับปรุงปริมาตรหรือการตั้งค่า เพื่อให้แน่ใจว่าการบูรณาการ
ระยะอุณหภูมิ: ระยะอุณหภูมิมาตรฐานสําหรับโมดูล TPS-TG10-31DIR คือ -40 °C ถึง +85 °C ซึ่งถูกออกแบบมาแล้วสําหรับความต้องการอุณหภูมิอุตสาหกรรมหากคุณมีความต้องการระดับอุณหภูมิที่เข้มงวดกว่า, คุณสามารถหารือความต้องการเฉพาะของคุณกับผู้ผลิตเพื่อสํารวจตัวเลือกการปรับแต่งเพิ่มเติม.
งบประมาณพลังงาน: หากคุณมีความต้องการงบประมาณพลังงานเฉพาะสําหรับเครือข่ายของคุณ, คุณสามารถหารือกับผู้ผลิตเพื่อกําหนดว่าโมดูลสามารถปรับปรุงเพื่อตอบสนองความต้องการเหล่านั้น.นี่อาจรวมถึงการปรับการบริโภคพลังงานหรือความรู้สึกของโมดูล.
การติดป้ายและแบรนดิ่ง: หากคุณต้องการการติดป้ายหรือแบรนดิ่งเฉพาะเจาะจงบนโมดูล เช่น โลโก้ที่กําหนดเองหรือหมายเลขลําดับ คุณสามารถหารือเกี่ยวกับตัวเลือกการปรับแต่งนี้กับผู้ผลิตพวกเขาอาจจะสามารถรองรับความต้องการการแบรนด์ของคุณ.
การทดสอบและการรับรอง: หากคุณต้องการการทดสอบหรือการรับรองเพิ่มเติมสําหรับโมดูลเพื่อให้ตอบสนองกับมาตรฐานอุตสาหกรรมเฉพาะเจาะจงหรือความต้องการความเป็นมาคุณสามารถหารือความต้องการในการปรับแต่งนี้กับผู้ผลิตพวกเขาอาจสามารถให้บริการการทดสอบหรือการรับรองกระบวนการที่เหมาะสม
การสนับสนุนและบริการทางเทคนิคสําหรับโมดูล SFP+ Transceiver ได้แก่
ใบข้อมูลอ้างอิง รหัสไฟล์: DS090010
