โมดูล SFP Transceiver นี้เป็นตัวรับออฟติกที่มีประสิทธิภาพสูงและมีประหยัดสําหรับสาย SMF 10 กิโลเมตร. มันสอดคล้องกับ Multi-Source Agreement (MSA) SFP Specificationโมดูลนี้ถูกทําขึ้นสําหรับการใช้งานท่าเรือขนาดเล็กแบบปัจจัย Pluggable (SFP), และถูกออกแบบให้ทํางานกับแหล่งพลังงาน 3.3V และอินเตอร์เฟซโลจิก TTL ตัวนี้สนับสนุนการติดต่อร้อน, และมันมีช่วงอุณหภูมิ -40 ° C ~ + 85 ° C.ยังมีคุณสมบัติ Digital Diagnostic Monitoring Interface (DDMI), ซึ่งทําให้ผู้ใช้สามารถติดตามปริมาตรในเวลาจริงของเครื่องรับสัญญาณ เช่น อุณหภูมิ, โลตติจ์, กระแสเลเซอร์บีเยียส, ส่งพลังงานแสง และรับพลังงานแสงมันถูกออกแบบมาเพื่อการใช้งานของ LR (Long Range) โมดูลตัวรับแสง.
ปริมาตร | มูลค่า |
---|---|
ชื่อสินค้า | 1.25G GBE SFP Transceiver สองทิศ |
ประเภทเครื่องเชื่อม | อินเตอร์เฟซเครื่องเชื่อม LC ตัวเดียว |
ประเภทเส้นใย | SMF |
ความยาวคลื่น | 1550nm/1310nm |
ระยะทาง | 20 กิโลเมตร |
สอดคล้อง | สอดคล้องกับ MSA SFP Specification |
อัตราข้อมูล | อัตราการใช้งานข้อมูลสูงถึง 1.25Gbps |
ระยะอุณหภูมิ | -40 °C ~ + 85 °C |
DDMI | ใช่ |
พลังงาน | แหล่งพลังงาน 3.3V และ TTL Logic Interface |
ปริมาตร | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | หมายเหตุ | |
เครื่องส่งสัญญาณ | |||||||
ความยาวคลื่นกลาง | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
ความกว้างของสายสี*Nโรค4 | ∆λ | 4 | nm | FP-LD | |||
1 | nm | DFB-LD | |||||
พลังงานออกเฉลี่ย | POUT | -9 | -3 | dBm | |||
อัตราการสูญหาย | รพ.ด่วน | 10 | dB | ||||
พลังงานเฉลี่ยของเครื่องส่งไฟ OFF | Pปิด | - 45 | dBm | ||||
การออกตาทางแสง | สอดคล้องกับหน้ากากตา Telcordia GR-253-CORE และ IEEE 802.3ah-2004 | ||||||
เครื่องรับ | |||||||
ความยาวคลื่นกลาง | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
ความรู้สึก *Nโรค5 | PIN | - 22 | dBm | ||||
เครื่องรับอากาศเกิน | อัตราการอุดหนุน | -3 | dBm | ||||
ความสูญเสียทางแสง | 12 | dB | |||||
รายละเอียด | LOSA | - 35 | dBm | ||||
รายละเอียดของรายละเอียด | LOSD | - 25 | dBm | ||||
LOS Hysteresis | 0.5 | 4 | dB |

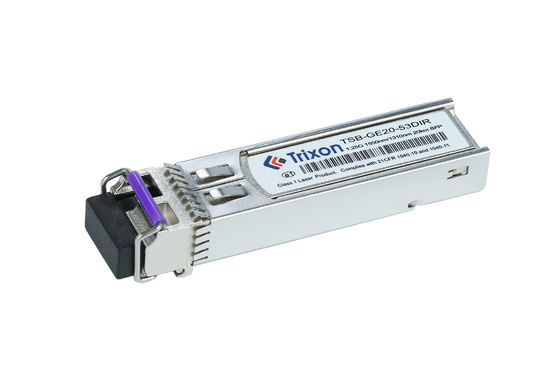

เครื่องรับสัญญาณ TSB-GE20-53DIR เหมาะสําหรับเครือข่ายการสื่อสารทางออนไลน์ที่ความเร็วข้อมูล 1.25 Gbps เพียงพอ
คุณสมบัติ BIDI (Bi-directional) ทําให้สามารถสื่อสารได้สองทิศทางผ่านไฟเบอร์เดียว โดยใช้ความยาวคลื่นที่แตกต่างกันในการส่งและรับสัญญาณนี้ทําให้มันเหมาะสมสําหรับการใช้งานที่มีเพียงเส้นใยหนึ่งที่มีอยู่หรือสําหรับการจัดจําหน่ายที่ประหยัด.
ระยะทางการส่งของ 20 กิโลเมตรทําให้มันเหมาะสําหรับเครือข่ายการสื่อสารออปติกส์ระยะกลาง เช่น เครือข่ายพื้นที่ท้องถิ่น (LANs) เครือข่ายกรุงเทพมหานคร หรือเครือข่ายคัมพัส
The specific wavelength combination of 1550nm and 1310nm suggests that this transceiver is likely designed for use in GPON (Gigabit Passive Optical Network) or EPON (Ethernet Passive Optical Network) applicationsเหล่านี้เป็นเทคโนโลยีการเข้าถึงไฟเบอร์ออปติกที่นิยมใช้สําหรับบริการเบรดแบนด์ในสภาพแวดล้อมที่อยู่อาศัยและธุรกิจ
ระยะอุณหภูมิที่กว้างจาก -40 °C ถึง +85 °C ทําให้ตัวรับสัญญาณนี้เหมาะสําหรับการใช้ในสภาพแวดล้อมที่รุนแรง เช่น สภาพแวดล้อมกลางแจ้งหรืออุตสาหกรรม
อัตราการส่งข้อมูล: โมดูลตัวรับสัญญาณสามารถปรับแต่งเพื่อรองรับอัตราการส่งข้อมูลที่แตกต่างกันขึ้นอยู่กับความต้องการเฉพาะของเครือข่าย.หรืออัตราข้อมูลที่สูงกว่า.
ระยะทางการส่ง: ระยะทางการส่งของโมดูลทรานซิเวอร์สามารถปรับแต่งได้เพื่อตอบสนองความต้องการเฉพาะของเครือข่ายหรือระยะทางไกล.
ความยาวคลื่น: เครื่องรับสัญญาณสามารถปรับแต่งให้ทํางานในความยาวคลื่นเฉพาะอย่างเช่น 850nm, 1310nm หรือ 1550nm ขึ้นอยู่กับพื้นฐานและความต้องการของเครือข่าย
ระยะอุณหภูมิ: โมดูลตัวรับสัญญาณสามารถปรับแต่งให้ทํางานภายในระยะอุณหภูมิเฉพาะ เพื่อรับประกันผลงานที่ดีที่สุดในสภาพแวดล้อมที่แตกต่างกันเช่น ระยะอุณหภูมิที่ขยายออกไป หรือสภาพแวดล้อมอุตสาหกรรมเฉพาะเจาะจง.
อินเตอร์เฟซคอนเนคเตอร์: ตัวเลือกในการปรับแต่งสําหรับอินเตอร์เฟซคอนเนคเตอร์สามารถรวมถึงหลายประเภท เช่น LC, SC หรือ MPOขึ้นอยู่กับอุปกรณ์เครือข่ายและโครงสร้างสายไฟฟ้าที่ใช้.
การสนับสนุนโปรโตคอล: เครื่องรับสัญญาณสามารถปรับแต่งเพื่อรองรับโปรโตคอลและมาตรฐานต่าง ๆ เช่น Ethernet, Fibre Channel, SONET / SDH หรือมาตรฐานอุตสาหกรรมเฉพาะเจาะจง
ปัจจัยรูปแบบ: ตัวเลือกการปรับแต่งสามารถรวมปัจจัยรูปแบบที่แตกต่างกันได้, รวมถึง SFP, SFP+, QSFP, หรือ CFP, เพื่อให้แน่ใจว่ามีความสอดคล้องกับอุปกรณ์เครือข่ายที่ใช้.
คุณสมบัติเพิ่มเติม: ขึ้นอยู่กับความต้องการเฉพาะเจาะจง โมดูลตัวรับสัญญาณสามารถปรับแต่งได้ด้วยคุณสมบัติเพิ่มเติม เช่น Digital Diagnostics Monitoring (DDM)ที่ให้ความสามารถในการติดตามและวินิจฉัยในเวลาจริง.
เราให้การสนับสนุนทางเทคนิคและบริการสําหรับ SFP Transceiver Module
เราให้บริการบริการลูกค้าและการสนับสนุนทางเทคนิคตลอด 24 ชั่วโมงผ่านทางโทรศัพท์, อีเมล, และการแชทออนไลน์ ทีมงานบริการของเราพร้อมที่จะช่วยกับคําถามหรือปัญหาใด ๆ ที่คุณอาจมี
เรายังให้บริการให้บริการมากมายเพื่อช่วยในการติดตั้ง, การบํารุงรักษา, และการแก้ไขปัญหาการปรับปรุงผลงานและแก้ไขปัญหาด้านฮาร์ดแวร์หรือซอฟต์แวร์
เราให้การรับประกันครบวงจรสําหรับโมดูล SFP Transceiver การรับประกันของเราครอบคลุมชิ้นส่วนและแรงงาน รวมทั้งให้การเข้าถึงบริการซ่อมแซมและสนับสนุนของเรา
โมดูล SFP Transceiver ควรถูกบรรจุในแพคเกจป้องกันสแตตติก เพื่อลดความเสี่ยงของการเสียหาย ESD (การปล่อยไฟฟ้าสแตตติก) เป็นอย่างน้อยแต่ละโมดูลควรถูกบรรจุเป็นตัวอย่างด้วยการป้องกัน ESD และบรรจุด้วยหมายเลขชิ้นส่วนและข้อมูลที่เกี่ยวข้องอื่น ๆ.
สําหรับการจัดส่ง โมดูล SFP Transceiver ควรจัดส่งในกล่องกระดาษแข็งแกร่งที่มีการปูและติดป้ายที่เหมาะสม จําหน่ายเลขติดตามให้กับลูกค้า หากมี
แผ่นข้อมูลอ้างอิง รหัสไฟล์: DS100033
