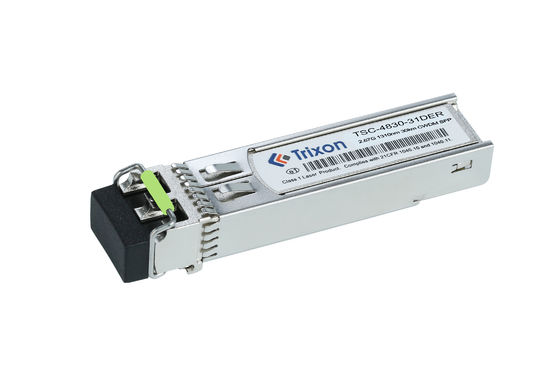

โมดูล SFP Transceiver ของเราสอดคล้องกับ MSA SFP Specification SFF-8472 และรองรับอินเตอร์เฟซการติดตามการวินิจฉัยดิจิตอล (DDMI) สําหรับการเข้าถึงปารามิเตอร์การทํางานของอุปกรณ์ในเวลาจริงเป็นโมดูลตัวรับออปติกที่ติดต่อได้ร้อน สําหรับการใช้งานไฟเบอร์แบบแบบเดียว (SMF), ด้วยอัตราการทํางานของข้อมูลจาก 1G ถึง 2.5Gbps และรองรับการส่ง LR / LW. มันให้บริการผสมผสานที่ดีของผลงานสูงและความน่าเชื่อถือเพื่อตอบสนองความต้องการของศูนย์ข้อมูล,เครือข่ายธุรกิจและเครือข่ายสายการบิน.
| คุณสมบัติ | รายละเอียด |
|---|---|
| ชื่อสินค้า | OC-48/STM-16 SFP CWDM เครื่องรับสัญญาณ |
| อัตราข้อมูล | อัตราการใช้งานข้อมูล จาก 1G ถึง 2.5 Gbps |
| ระยะทาง | 30 กิโลเมตร |
| เลเซอร์ | CWDM (1310nm) |
| ประเภทเส้นใย | สายไฟเบอร์แบบเดียว (SMF) |
| ประเภทเครื่องเชื่อม | อินเตอร์เฟซเชื่อม LC Duplex |
| พลังงาน | แหล่งพลังงาน 3.3V และ TTL Logic Interface |
| ระยะอุณหภูมิ | -20 °C ~ + 85 °C |
| สอดคล้อง | สอดคล้องกับ MSA SFP Specification SFF-8472 |
| สามารถติดต่อได้ | สามารถติดไฟได้ด้วยน้ําร้อน |
| ปริมาตร | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | หมายเหตุ | ||
| เครื่องส่งสัญญาณ | ||||||||
| ความยาวคลื่นกลาง | λc | λc-75 | λc | λc+65 | nm |
1271/1291 1311/1351 1371/1411 1471/1491 1511/1531 1551/1571 |
||
| ความกว้างของสายสี*Nโรค4 | ∆λ | 1 | nm | DFB-LD | ||||
| พลังงานออกเฉลี่ย | POUT | 1 | 4 | dBm | ||||
| อัตราการสูญหาย | รพ.ด่วน | 8.2 | dB | |||||
| พลังงานเฉลี่ยของเครื่องส่งไฟ OFF | Pปิด | - 45 | dBm | |||||
| การออกตาทางแสง | สอดคล้องกับหน้ากากปิดตา STM-16/OC-48 เมื่อกรอง | |||||||
| เครื่องรับ | ||||||||
| ความยาวคลื่นกลาง | λc | 1200 | 1600 | nm | ||||
| ความรู้สึก *Nโรค5 | PIN | - 29 | dBm | |||||
| เครื่องรับอากาศเกิน | อัตราการอุดหนุน | -9 | dBm | |||||
| ความสูญเสียทางแสง | - 12 | dB | ||||||
| รายละเอียด | LOSA | - 42 | dBm | |||||
| รายละเอียดของรายละเอียด | LOSD | - 30 | dBm | |||||
| LOS Hysteresis | 0.5 | 4 | dB | |||||
หมายเหตุ4: VSCEL LD และ FP LD วัดความกว้างของสายสี RMS, DFB LD วัดความกว้างของสายสี ¥20dB
หมายเหตุ5: พลังงานแสงเฉลี่ยขั้นต่ําที่วัดใน BER ต่ํากว่า 1E-12@pattern คือ PRBS223-1@ 2.67Gbps
ระบบสื่อสารไฟเบอร์ออปติก: โมดูล CWDM นี้เหมาะสําหรับระบบสื่อสารไฟเบอร์ออปติก และสามารถใช้ในการก่อตั้งการเชื่อมต่อการส่งข้อมูล 2.5Gสามารถทํางานได้ในช่วงอุณหภูมิที่ขยายออกไป และรองรับการส่งผ่านระยะทางไกล (30 กม.)ดังนั้นมันสามารถใช้ในการเข้าถึงไฟเบอร์ออปติก, ไฟเบอร์ออปติกเบนด์, การส่งไฟเบอร์ออปติกและสาขาการใช้งานอื่น ๆ.
การเชื่อมต่อระหว่างศูนย์ข้อมูล: ในสภาพแวดล้อมศูนย์ข้อมูล โมดูล CWDM นี้สามารถนําไปใช้ในการดําเนินการเชื่อมต่อระหว่างศูนย์ข้อมูลอุปกรณ์เก็บข้อมูลและอุปกรณ์เครือข่าย, รองรับการส่งข้อมูลความเร็วสูงและมั่นคง ระยะอุณหภูมิที่ขยายออกไปทําให้มันสามารถปรับตัวไปกับสภาพอุณหภูมิที่แตกต่างกันในศูนย์ข้อมูล
เครือข่ายโทรคมนาคม: โมดูล CWDM นี้สามารถใช้ในการส่งข้อมูลในเครือข่ายโทรคมนาคมอุปกรณ์ถ่ายทอดและเครือข่ายโน้ดเพื่อบรรลุความเร็วสูง, การส่งข้อมูลระยะไกล สามารถทํางานในช่วงอุณหภูมิที่ยาวและปรับตัวให้กับสภาพแวดล้อมที่แตกต่างกัน
ระบบวงจรปิดวิดีโอ: โมดูล CWDM นี้ก็เหมาะสําหรับการส่งข้อมูลในระบบวงจรปิดวิดีโอสามารถใช้ในการเชื่อมต่อกล้องวีดีโอและศูนย์การติดตามเพื่อรองรับการถ่ายทอดวีดีโอระยะไกลระยะอุณหภูมิที่ขยายออกไปทําให้มันเหมาะสําหรับความต้องการการเฝ้าดูวีดีโอในกลางแจ้งหรือในสภาพแวดล้อมที่รุนแรง
ความเร็วในการส่ง: หากคุณต้องการความเร็วในการส่งที่แตกต่างจากมาตรฐาน 2.5G เช่น 1G หรือ 10G คุณสามารถหารือความต้องการนี้กับผู้ผลิตหรือผู้จําหน่ายพวกเขาอาจสามารถให้บริการกับการแก้ไขที่กําหนดเองเพื่อตอบสนองความเร็วการส่งที่ต้องการของคุณ.
ความยาวคลื่น: โมดูล CWDM ปกติทํางานบนความยาวคลื่นเฉพาะเจาะจงที่กําหนดโดยมาตรฐาน CWDM. อย่างไรก็ตามถ้าคุณมีความต้องการความยาวคลื่นเฉพาะเจาะจงสําหรับการใช้งานของคุณคุณสามารถสอบถามเกี่ยวกับความเป็นไปได้ของการปรับปรุงโมดูลในการทํางานบนความยาวคลื่นเหล่านั้น.
ระยะทางส่ง: หากคุณต้องการระยะทางส่งที่ยาวกว่าหรือสั้นกว่า 30 กม.คุณสามารถหารือกับผู้ผลิตว่าพวกเขาสามารถปรับปรุงโมดูลเพื่อตอบสนองความต้องการระยะทางเฉพาะของคุณ.
ระยะอุณหภูมิ: หากการใช้งานของคุณต้องการระยะอุณหภูมิที่กว้างกว่าหรือแคบกว่า -20 °C ~ +85 °Cคุณสามารถสอบถามเกี่ยวกับความเป็นไปได้ของการปรับเปลี่ยนช่วงอุณหภูมิสําหรับโมดูล.
ประเภทเครื่องเชื่อม: การตั้งค่ามาตรฐานสําหรับโมดูลนี้อาจเป็นเครื่องเชื่อม LC แต่ถ้าคุณต้องการประเภทเครื่องเชื่อมที่แตกต่างกัน เช่น SC หรือ STคุณสามารถหารือความเป็นไปได้ของการปรับแต่งกับผู้ผลิต.
ฟังก์ชัน DDMI: หากคุณต้องการฟังก์ชัน Digital Diagnostic Monitoring Interface (DDMI) สําหรับการติดตามผลงานและปริมาตรของโมดูลคุณสามารถยืนยันกับผู้ผลิตว่า คุณสมบัตินี้มีหรือสามารถปรับแต่งได้.
การบรรจุและการจัดส่ง SFP Transceiver Module
โมดูลตัวรับ SFP ถูกบรรจุไว้อย่างปลอดภัยในแผ่นกล่องป้องกัน และถูกวางในกล่องกระดาษกระดาษหรือกล่องพลาสติกสําหรับการส่งจากนั้นกล่องจะปิดในวัสดุบรรจุกันน้ํา เช่น โพลีเอธีเลนหรือกระดาษครัฟท์. กล่องจะปิดด้วยเทปเพื่อให้แน่ใจว่าความปลอดภัยของสินค้าระหว่างการจัดส่ง. แพ็คเกจจะติดป้ายที่มีชื่อของสินค้า, ที่อยู่, และข้อมูลติดต่อเมื่อบรรจุแล้วมันพร้อมที่จะส่ง
แผ่นข้อมูลอ้างอิง รหัสไฟล์: DS900003
