| ชื่อแบรนด์: | Trixon |
| เลขรุ่น: | TQS-QGM5-31DCR |
| ขั้นต่ำ: | โปร่ง |
| ราคา: | สามารถต่อรองได้ |
| รายละเอียดการบรรจุ: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | แอล/ซีดี/พี |

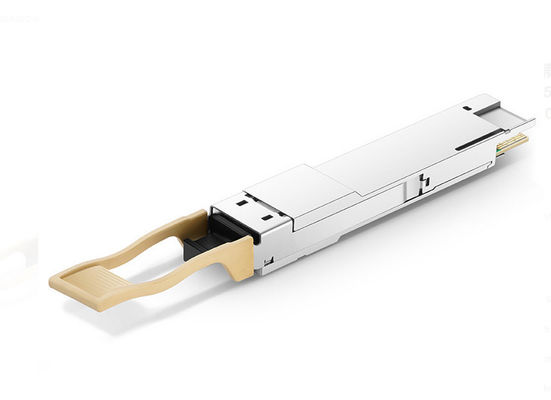

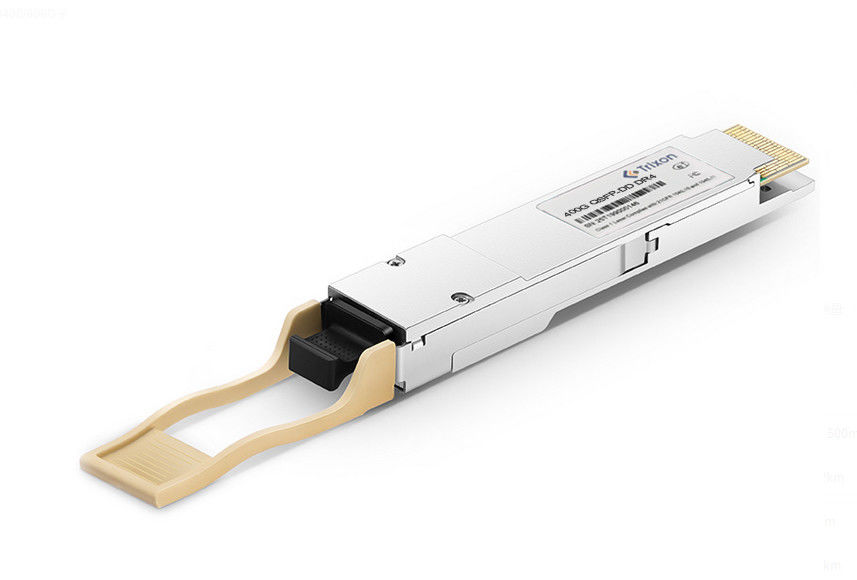

TQS-QGM5-31DCR 400G QSFP-DD DR4 เครื่องรับสัญญาณ 4x106.25Gbps ระยะ 500m 0°C ~ +70°C SMF MPO-12 เครื่องเชื่อม
| คุณสมบัติ | มูลค่า |
|---|---|
| ชื่อสินค้า | 400G QSFP-DD DR4 เครื่องรับสัญญาณ |
| ประเภทเส้นใย | SMF |
| ปัจจัยรูปแบบ | QSFP-DD |
| เลเซอร์ | 1310 EML |
| ระยะอุณหภูมิ | 0 °C ~ 70 °C |
| การใช้งาน | 400GBASE-DR4 Ethernet (PAM4) / 5G |
| ระยะทาง | 500 เมตร |
| อินเตอร์เฟซทางออนไลน์ | อินเตอร์เฟซออปติก 400GBASE-DR4 |
| เครื่องเชื่อม | ประเภท 2 บ้านที่มี MPO-12 เครื่องเชื่อม |
| อินเตอร์เฟซไฟฟ้า I/O ความเร็วสูง | 400GAUI-4 |
| เครื่องเก็บ MPO-12 ตัวเดียว | ใช่ |
| ปัจจัยรูปแบบ OSFP | ใช่ |
| การบริโภคพลังงานสูงสุด | 10W |
รายละเอียดการทํางาน √ ออตติก
| ปริมาตร | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | |
| เครื่องส่งสัญญาณ | ||||||
| ความยาวคลื่นกลาง | λ | 1311 | nm | |||
| อัตราการส่งสัญญาณของตัวส่งสัญญาณ | 53.125 | Gbd PAM4 | ||||
| SMSR | 30 | dB | ||||
| พลังการออกกําลังเฉลี่ย, ทุกเส้นทาง | ปูท | 2 บาท9 | 4 | dB m | ||
| OMA ภายนอก ทุกเลน | หมายเหตุ 5 | OMAouter | - 08 | 4.2 | dBm | |
| พลังการเปิดตัวใน OMAouter ลบ TDECQ ทุกเลน | TOMA | - สอง2 | dB | |||
| เครื่องส่งและปิดตากระจายสําหรับ PAM4 | TDECQ | 3.4 | dB | |||
| TDECQ 10log10 ((Ceq) | 3.4 | dB | ||||
| ความอดทนต่อการสูญเสียการกลับแสง | TOL | 21.4 | dB | |||
| POUT กลาง (ปิดเลเซอร์) | ป๊อฟ | - | - 15 | dBm | ||
| อัตราการสูญหาย | รพ.ด่วน | 3.5 | - | - | dB | |
| เวลาเปลี่ยนตัวส่ง | 17 | ps | ||||
| RIN17.1OMA | RIN | -136 | dB/Hz | |||
| ความสะท้อนของตัวส่งสัญญาณ | Tr | - 26 | dB | |||
หมายเหตุ 5: แม้ว่า TDECQ < 1.4dB, OMAouter (min) ต้องเกินค่านี้
| ปริมาตร | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย |
| เครื่องรับ | |||||
| ความยาวคลื่นกลาง | λ | 1311 | nm | ||
| ขั้นต่ําความเสียหาย, ทุกเส้นทาง | Pd | 5 | dBm | ||
| พลังการรับเฉลี่ย, แต่ละเลน | พ่อ | - 5 คน9 | - | 4 | dBm |
| การรับพลังงาน (OMAouter) ทุกเลน | RXoma | - | - | 4.2 | dBm |
| ความสะท้อนของตัวรับ | - 26 | dBm | |||
| ความรู้สึกของตัวรับ (OMAouter) ทุกเลน หมายเหตุ 6 | SOMA | - 1 คน9 | dBm | ||
| การปิดตาด้วยความเครียดสําหรับ PAM4 (SECQ) หมายเหตุ 7 | 3.4 | dB | |||
| SECQ 10log10 ((Ceq) เส้นทางในการทดสอบ | 3.4 | ||||
| OMAouter ของเส้นทางผู้ก่อการร้าย | 4.2 dBm |
หมายเหตุที่ 6: ความรู้สึกของเครื่องรับ (OMAouter) ทุกเส้นทาง (max) มีความหมายเป็นข้อมูล และถูกกําหนดสําหรับเครื่องส่งที่มีค่า SECQ ถึง 3.4 dB
หมายเหตุ 7: วัดด้วยสัญญาณการทดสอบความสอดคล้องที่ TP3 สําหรับ BER = 2.4x10 -4
ปัจจัยรูปแบบ QSFP-DD ให้คําตอบที่คอมแพคตและความหนาแน่นสูงสําหรับการส่งข้อมูล 400G ทําให้สามารถใช้พื้นที่ได้อย่างมีประสิทธิภาพภายในอุปกรณ์เครือข่าย
โดยรวมแล้ว โมดูลทรานซิสเวอร์ TQS-QGM5-31DCR 400G QSFP-DD DR4 ถูกออกแบบให้ใช้ในการส่งข้อมูลระยะไกลและความเร็วสูงผ่านไฟเบอร์แบบเดียวในสภาพแวดล้อมศูนย์ข้อมูลคุณสมบัติและรายละเอียดของมันทําให้มันเหมาะสําหรับการใช้งานความกว้างแบนด์วิทสูงที่ต้องการการเชื่อมต่อที่น่าเชื่อถือและมีประสิทธิภาพภายในสถาปัตยกรรมเครือข่ายศูนย์ข้อมูล.
ระยะทางการส่ง: ขณะที่โมดูลมาตรฐานรองรับระยะทางการส่งถึง 500 เมตรมันอาจเป็นไปได้ที่จะปรับปรุงโมดูลเพื่อรองรับระยะทางที่ยาวกว่าหรือสั้นขึ้นอยู่กับความต้องการเฉพาะของคุณการปรับแต่งนี้สามารถช่วยให้การประกันผลงานที่ดีที่สุดและความสอดคล้องกับพื้นฐานเครือข่ายของคุณ
ระยะอุณหภูมิ: หากการใช้งานของคุณจําเป็นต้องทํางานในสภาพแวดล้อมที่มีอุณหภูมิที่อยู่ภายนอกระยะอุณหภูมิมาตรฐาน 0 °C ถึง + 70 °Cการปรับแต่งสามารถพิจารณาเพื่อขยายหรือลดช่วงอุณหภูมิเพื่อตอบสนองความต้องการสิ่งแวดล้อมเฉพาะของคุณ.
ประเภทเครื่องเชื่อม: ขณะที่โมดูลมาตรฐานมีเครื่องเชื่อม MPO-12 การปรับแต่งอาจรวมถึงการใช้ประเภทเครื่องเชื่อมที่แตกต่างกัน เช่น LC หรือตัวเลือกอื่น ๆขึ้นอยู่กับพื้นฐานเครือข่ายและความชอบในการเชื่อมต่อของคุณ.
การบริโภคพลังงาน: ตัวเลือกการปรับแต่งอาจมีให้บริการเพื่อปรับปรุงการบริโภคพลังงานขึ้นอยู่กับงบประมาณพลังงานหรือเป้าหมายประสิทธิภาพพลังงานของคุณนี่อาจเกี่ยวข้องกับการปรับการใช้พลังงานหรือการนํามาใช้ฟอร์มประหยัดพลังงานโดยไม่เสี่ยงการทํางาน.
คุณสมบัติการวินิจฉัย: ขึ้นอยู่กับความต้องการการติดตามและการวินิจฉัยของคุณ การปรับเปลี่ยนอาจรวมไปยังหรือยกเว้นคุณสมบัติการวินิจฉัยเฉพาะเจาะจงเช่น Digital Optical Monitoring (DOM) หรือ Digital Diagnostic Monitoring Interface (DDMI), เพื่อให้มีการติดตามและรายงานปริมาตรสําคัญในเวลาจริง
ให้การสนับสนุนทางเทคนิคออนไลน์ 24 / 7 สําหรับ 400G Transceiver
ให้บริการรักษาสินค้าฟรี เช่น การเปลี่ยนสินค้าฟรี
ให้บริการฝึกอบรมสินค้าและบริการหลังการขายฟรี
ให้บริการด้านการให้คําปรึกษาสินค้าอย่างมืออาชีพ
ให้บริการสนับสนุนสินค้าและบริการการปรับแต่ง
400G Transceiver ถูกส่งในกล่องกระดาษกระดาษที่มีฟองป้องกันภายในกล่องควรถูกติดป้ายด้วยชื่อสินค้าและหมายเลขลําดับซึ่งถูกปิดปิดไว้ด้วยผนึกอันมั่นคงภาชนะจะส่งไปยังที่อยู่ของลูกค้า
|
|
